新型高效除雾装置“BECOFIL-WQ”在脱硫尾气中的应用与展望
在脱硫尾气中的应用与展望 江苏新宏大集团有限公司 胡连庆 吴学荣
新型高效除雾装置“BECOFIL-WQ”
在脱硫尾气中的应用与展望
江苏新宏大集团有限公司 胡连庆 吴学荣
【概 述】本文介绍了尾气处理工艺中一种新的技术装备，称之为“BECOFIL-WQ”高效除雾装置。它在氨法脱硫工艺技改中，取得了宝贵的应用经验；该除雾技术及其装置，在烟气除尘、脱硫除雾等行业，将具有进一步借鉴与推广的意义。
Abstract: A new technical equipment of tail gas treatment system is introduced as “BECOFIL-WQ” high efficiency mist eliminator. It is successfully applied for retrofit of Ammonia FGD；The technology and equipment can a reference for flue gas dedust, desulfurization and demisting and others industries which is also worth promoting.
【关联词】新型 高效除雾装置 应用 纤维 塔形填料 展望
Key word: New type, High efficiency mist eliminator, Application, Fiber bed, Tower packing, Expectation
在我国烟气脱硫项目中，吸收塔顶部大多采用折流板除沫器消除烟囱雾沫，随着广大民众对环境治理的重视，国家大气排放的要求也在不断提高；传统的折流板除沫器，已经难以满足大气排放的新标准与行业新工艺的要求了。为此，我们在这里向大家介绍一种新型的高效除雾装置。
这种除雾装置型号为“BECOFIL-WQ”；由喷淋系统，除尘、除沫、除雾装备组成。它是由江苏新宏大集团与英国百豪士公司合作开发出的新工艺、新设备；可广泛适用于工业尾气工序的净化处理。
一，背景简介：
在英国苏格兰的格拉斯哥，有一家专业生产湿气湿雾过滤器和过滤系统产品的厂家，那就是BEGG,COUSLAND公司。它是一家拥有一百六十年生产历史的家族性企业；德国鲁奇公司设计的相关项目中99%以上的非湿纤维除雾器，就使用了该公司的产品。
江苏新宏大集团有限公司作为这家英国公司--在亚太地区唯一的授权经销商，也是国内硫酸行业重要的设备供应商。该公司供应的BECOFIL玻璃纤维，主要用于硫酸大型装置的再生塔中，在国内硫磺制酸市场占有率大约达到了65%以上。
“BECOFIL”纤维除雾器，利用气雾布朗运动的原理，在去除酸雾的性能方面特别显著；因而绝大多数用于硫酸、氯碱、精细化工等行业酸雾的捕集。
鉴于高效型纤维除雾器，对0.5~3微米酸雾具有极高的除雾效果，
新宏大于2012年把纤维器的技术引用到了烟气脱硫的行业，在与英国BEGG,COUSLAND
公司合作中又进一步，联合开发了一种湿法脱硫专用的“BECOFIL-WQ”新型高效除雾装置。现讲解给大家：
二，工艺流程及工作原理：

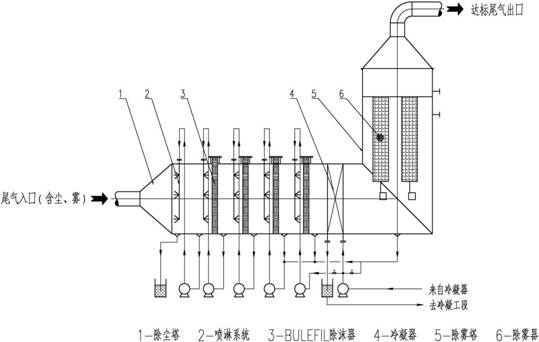

“BECOFIL-WQ”除雾装置工艺流程示意图：
“BECOFIL-WQ”除雾装置工作原理：
当含尘、雾一定量的混合气体，进入到除雾装置时，气体先通过除尘塔进行洗涤和除尘；洗涤是靠一组喷淋器来实现的；除尘方法是由多组规格的除沫器来完成的。
这种BLUEFIL除沫器，最早是由比利时一家公司为含粉尘气体洗涤，而专门设计的一种新型网状除沫器，它具有除尘效率高、耐高温、不易堵塞和工作寿命长等优点。
当气体完成洗涤和除尘后，冷凝器就将经过它的含雾气体进行冷凝，一部分细小的雾气又会聚集成更大的雾沫；这些潮湿雾气再通过这种高效混装纤维除雾器进一步除雾后，最终经过烟囱实现了达标排放。
高效混装纤维除雾器，在国外又名称之为聚结器，它是整个除雾装置的核心部件；江苏新宏大集团的高效混装纤维除雾器，中国发明专利号为201110059018.5；它的雾沫消除3微米，使用范围可以去除1-5微米雾滴。
在实际应用时，BLUEFIL除沫器和冷凝器，可根据气体的工况条件来综合选用。对无尘、无结晶的烟气工况时，可以省去BLUEFIL除沫器；当尾气中雾粒平均直径大于3微米时，可以省去冷凝器。
三、应用实践的情况和效果：

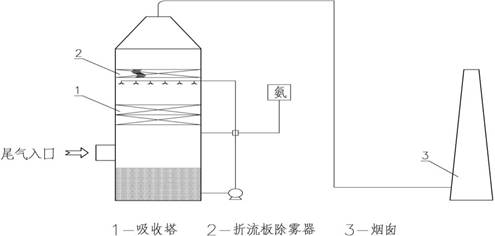

重庆某化工厂的尾气脱硫塔，采用了氨法脱硫工艺。其处理气量为18000m3/h；改造前，喷淋塔顶部安装了多层折流板式除沫器，其工艺简图如下：
1．原工艺存在的问题：
原工艺系统运行后，尽管排放尾气中SO2含量能达标排放，但烟囱出口处仍排出了大量的水雾。水雾排空时因发生冷凝，较大的雾滴在重力作用下，有时会在烟囱附近直接下起了“小雨”；由于雾滴中夹带了少量的蛋氨酸和逃逸氨气，这些有刺激性气味的气体，不仅恶化自身环境，还在很大程度上影响了周边居民的生活质量。
产生以上问题的主要原因：
（1）折流板式的除沫器后带液量较多，除雾沫的效率低，效果不够理想。
（2）正常情况下的氨法脱硫，其塔内的雾滴，主要是由于温差影响而产生的。这些“雾沫”的粒径通常为3~60微米；折流板除沫器只能够除去10-20微米以上的“沫”粒，而对于1~10微米的雾基本是难以去除的，因而国内许多传统的脱硫塔，在工艺没有改进的情况下，设备往往都多多少少存在着除沫效果不佳、水雾排出量大的问题。
2．工艺流程的改进：
（1）为了提高除雾效果，我们在吸收塔与烟囱之间增加了一套 “BECOFIL-WQ”高效除雾装置。
（2）为了减少系统的压力降，我们将原先的折流板除沫器全部拆除。
（3）为了防止微量粉尘堵塞除雾器，我们在除雾装置尾气入口前端，增加了一套丝网除沫器和喷淋装置。
（4）为了防止硫酸盐结晶后堵塞除雾器，我们在每根除雾器上部还增加了喷淋器，通过引入一定量的热水来减少硫酸盐的结晶析出。

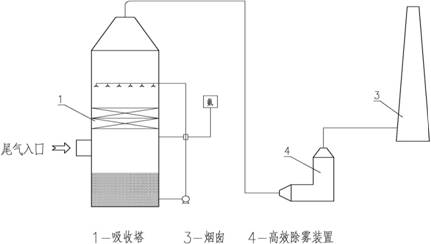

3．改进后的工艺流程示意图：

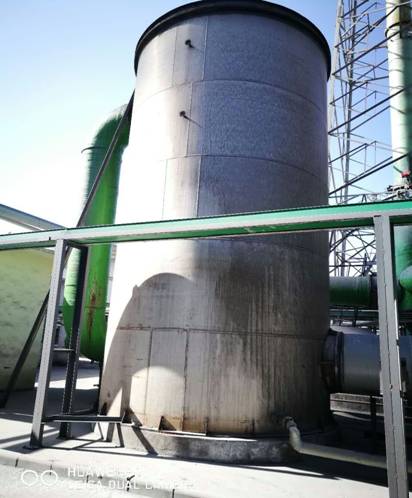

4．改造后的除雾装置现场安装照片：
四，改造后效果分析：
在增加了“BECOFIL-WQ”高效除雾装置后，脱硫塔尾气排放指标明显好转，原先烟囱附近“下雨”现象基本消除。现场数据分析证明改进后除雾装置，出口尾气雾含量由原先的75 mg/Nm3（干基），降低到35mg/Nm3（干基）；尾气中3微米以上雾粒去除率为99%，1-3微米雾粒去除率约为90%，该除雾装置总的气体压力降约为0.5KPa。
由于尾气中水雾排出量降低，原先夹带在水雾中的部分蛋氨酸的总逸出量相应减少，因而周边空气中刺激性气味明显减少。同时这部分水又被重新返回到生产系统中，这在很大程度上减少了系统工艺水的消耗量。
因场地与条件限制，如果这套装置能够在烟囱前，再增加U型弯管及底部疏水阀，并回收利用其冷凝水，其工艺将更为合理。
在细微粉尘较多与水雾较重的尾气工况，还可以采用进口的新型组合式塔形填料，作为BLUEFIL除沫器引进型。这种引进型改良后的除沫器，有利于对除沫填料的洗涤再生，可以减少系统阻力的上升，除沫也会有更好的效果。因此，它将具有更广的适用范围与更多的实用价值。
五，前景展望：
目前，实践证明“BECOFIL-WQ”高效除雾装置，应用于氨法脱硫塔中，其除雾效果远远优于传统的折流板除沫器和丝网除沫器。为此，改良之后的高效除雾装置，既能适应含有粉尘和酸雾的烟气、也能适合碱雾、水雾等复杂工况。该种高效除雾装置可以使尾气中粉尘和雾含量同时净化，达到了现实意义超低排放的目的。
随着我国对尾气排放指标的日益提高，特别是对粉尘含量、雾滴含量测定的严格要求；“BECOFIL-WQ”高效除雾装置，势必会在今后的一些脱硫行业，替代折流板除沫器，并被越来越多地应用到石灰法脱硫塔、磷氨装置、蒸发器等行业的领域中。
“BECOFIL-WQ”包含的新技术及其高效除雾装置，将在尾气治理中逐渐被专业人士所认识、接受；它的推广运用将引领我国的环保除雾工作走向高效健康的轨道。
